400 kV hoogspanningstransmissielijntoren

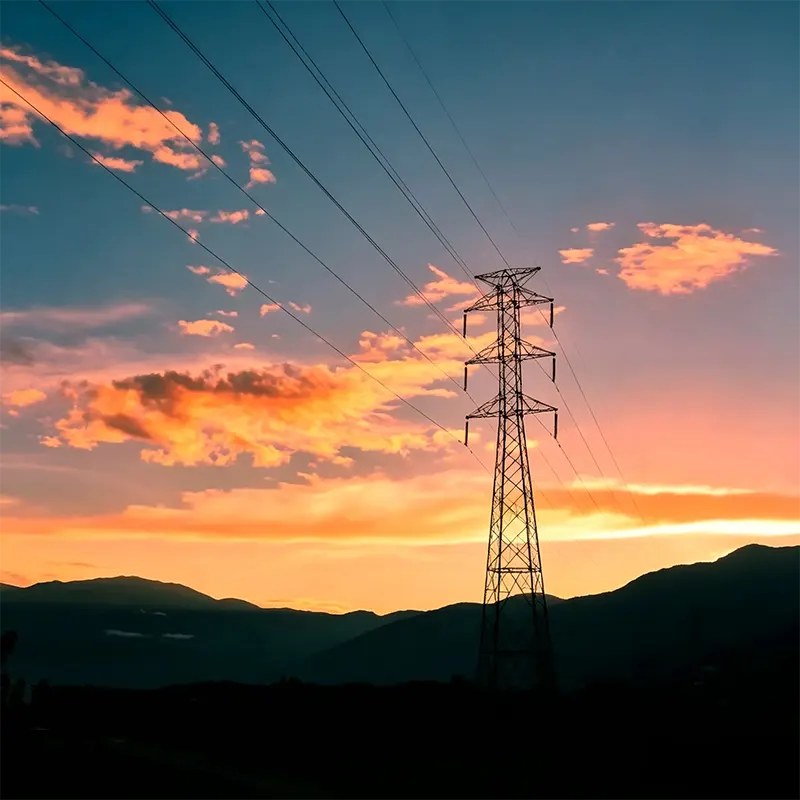

De toren voor hoogspanningstransmissielijnen van 400 kV is een stalen roosterstructuur die hoogspanningsgeleiders, aarddraden en isolatoren op veilige hoogten boven de grond ondersteunt. "400 kV" verwijst naar de lijnspanning die het voert - een van de hoogste spanningsklassen die worden gebruikt voor interstatelijke en internationale stroomoverdracht. Op dit spanningsniveau moet elke toren in een lijn honderden tonnen geleidergewicht kunnen dragen en enorme spanningen kunnen weerstaan ​​tijdens wind- en ijsbelasting.

Productspecificaties

Belangrijkste kenmerken en voordelen

Ontworpen voor extreme belasting

Onze 400 kV-torens worden structureel geanalyseerd met eindige-elementensoftware op basis van de ergste gecombineerde belastingsgevallen: 40 m/s wind op met ijs belaste geleiders, onbalans in de spanning van gebroken draden en door temperatuur veroorzaakte doorbuiging. Veiligheidsfactoren conform IEC 60652 / GB 50545. Als de berekening zegt dat de toren staat, staat hij.

Hoogwaardig staal, lagere tonnage

Q420-hoogsterktestaal in de poten kan het gewicht van de toren met 15-25% verminderen in vergelijking met conventionele Q235-ontwerpen. Een lager tonnage betekent lagere vrachtkosten, kleinere funderingen en een snellere montage – besparingen die zich op een lijn met 500 torens nog verder uitstrekken.

Thermisch verzinkt voor meer dan 50 jaar service

Elk onderdeel is thermisch verzinkt volgens ISO 1461 met een zinklaag van minimaal 85 µm. Verwacht in normale atmosferische omgevingen meer dan 50 jaar vóór het eerste onderhoud. Voor kust- of industriële corrosieve zones bieden wij dikkere coatings (tot 120 µm) of duplex coatingsystemen aan.

Verwisselbare, in de praktijk bewezen verbindingen

De pootdelen en verstevigingen zijn vervaardigd met boutgaten met nauwkeurig sjabloon, zodat identieke torens uit verschillende productiebatches onderling uitwisselbaar kunnen worden gemonteerd. Bouwploegen melden dat onze torens samengaan als een goed gemaakt meubelstuk - geen slijpen, geen ruimen, geen hamerpassen ter plaatse.

Volledig documentatiepakket

Elke 400 kV hoogspanningstransmissielijntoren wordt geleverd met gecertificeerde fabricagetekeningen, materiaaltestcertificaten, galvanisatiedikterapporten en samenvattingen van structurele berekeningen. Uw adviseurs en inspectieteam krijgen alles wat ze nodig hebben voor de acceptatie van de locatie.

Typische toepassingen

Als fabrikant en leverancier van 400 kV-hoogspanningstransmissielijntorens fabriceert MTtower torens voor nutsbedrijven, EPC-aannemers en ontwikkelaars van duurzame energie – in bulk geleverd tegen fabrieksdirecte prijzen voor:

Interstatelijke en interregionale 400 kV-backbone-transmissielijnen

Stroomevacuatie van grote thermische, waterkracht- en kerncentrales

Netaansluitcorridors voor wind- en zonneparken (400 kV collectorlijnen)

Grensoverschrijdende stroominterconnectoren en exportlijnen

Vervanging en opwaardering van verouderde 220 kV/330 kV-corridors naar 400 kV-klasse

Rivieroversteek- en bergroutegedeelten vereisen hoge, zware torens

Productieproces

Elke hoogspanningslijntoren van 400 kV begint met een detailontwerp: we zetten de omtrek van de toren om in fabricagetekeningen per onderdeel met behulp van 3D-torensoftware, waarbij we zaaglijsten, gatensjablonen en montagetekeningen genereren die de werkplaats tot op de millimeter volgt.

Fabricage: hoekstaal wordt rechtgetrokken, CNC op lengte gesneden en geponst of geboord met precisiesjablonen. Elk onderdeel wordt gemarkeerd met een uniek label dat overeenkomt met de tekeningen, zodat het staal al "gelabeld" voor zijn positie ter plaatse arriveert.

Voor het verzinken wordt van ieder type minimaal één toren een volledige proefmontage uitgevoerd. Dit is waar we de uitlijning van de gaten, de pasvorm van de leden en de algehele geometrie verifiëren – een stap die veel fabrikanten overslaan en de reden is dat onze veldbouw zo soepel verloopt.

Galvaniseren: componenten worden ontvet, gebeitst in zoutzuur, gevloeid en ondergedompeld in gesmolten zink bij ~450°C. De dikte van de zinklaag wordt bij elke batch gecontroleerd met een magnetische meter. De eindinspectie heeft betrekking op afmetingen, zinkdekking en boutpassing.

Waarom kiezen voor Maotong?

Qingdao Maotong Power Equipment Co., Ltd. is houder van de nationale productielicentie voor industriële producten, inclusief de productielicentie voor 220 kV-transmissielijntoren en het kwaliteitscertificaat voor 500 kV-torens voor stalen buizen. Wij zijn geen werkplaatsfabrikant; wij zijn een erkende fabrikant van hoogspanningsmasten.

Van onze 205 geregistreerde medewerkers zijn er 85 technische professionals, waaronder senior en intermediaire ingenieurs die zich bezighouden met structureel ontwerp, detaillering en kwaliteitscontrole. Geef ons een lijnroute en wij ontwerpen de torens die bij elkaar passen.

Torenelementen worden gebundeld volgens de montagevolgorde, omsnoerd met stalen banden en beschermd met plastic folie op de lagerpunten. Kleine onderdelen (bouten, ringen, fittingen) zijn verpakt in een doos en duidelijk geëtiketteerd. Exportverpakkingen volgens zeevrachtnormen, rechtstreeks vanuit onze werkplaats geladen in containers of breakbulkschepen in de haven van Qingdao.

Documentatie: handelsfactuur, paklijst, vrachtbrief, certificaat van oorsprong, materiaaltestcertificaten, verzinkingsrapporten. Neem voor prijzen voor hoogspanningstransmissielijnen van 400 kV, bulkbestellingen of een offerte contact op met ons exportverkoopteam.

Veelgestelde vragen

Vraag: Welke informatie heeft u nodig om een ​​400 kV-hoogspanningstransmissielijntoren te citeren?

A: Het torentype (ophanging/spanning/hoek), hoogte, lijnspanning, afmeting en spanning van de geleider, ontwerpwind- en ijsbelasting en de toepasselijke norm (IEC, GB of lokaal). Als u torentekeningen heeft, kunnen wij daar direct uit citeren. Stuur ons de PDF of DWG en wij reageren binnen 48 uur.

Vraag: Kunnen jullie torens leveren voor een complete lijn, en niet slechts voor één type?

EEN: Ja. We vervaardigen het volledige torenschema – ophang-, trek-, hoek- en eindtorens – voor complete 400 kV-lijnprojecten. Tevens leveren wij de funderingsstomphoeken en het aansluitmateriaal.

Vraag: Wat is uw minimale bestelhoeveelheid?

A: Voor op maat gemaakte torens is de MOQ 1 set voor prototype- of testdoeleinden. Voor productieprijzen raden we aan om minimaal 10 sets te bestellen om te profiteren van de efficiëntie van batchfabricage.

Vraag: Hoe zorg je ervoor dat de torens op de locatie passen zonder nabewerking?

A: Elk torentype ondergaat een volledige proefmontage voordat het wordt verzinkt. De boutgaten worden met precisie CNC-ponsen/boren van een sjabloon voorzien, en elk onderdeel wordt aan de tekeningen gekoppeld. Ons record: montageploegen monteren onze torens zonder slijpen of ruimen.

Vraag: Wat zijn uw betalings- en leveringsvoorwaarden?

A: Typisch 30% T/T-aanbetaling, saldo door T/T of L/C op zicht vóór verzending. Bij 30 sets levering binnen 20 werkdagen na aanbetaling. EXW, FOB, CFR of CIF Qingdao - uw keuze.
