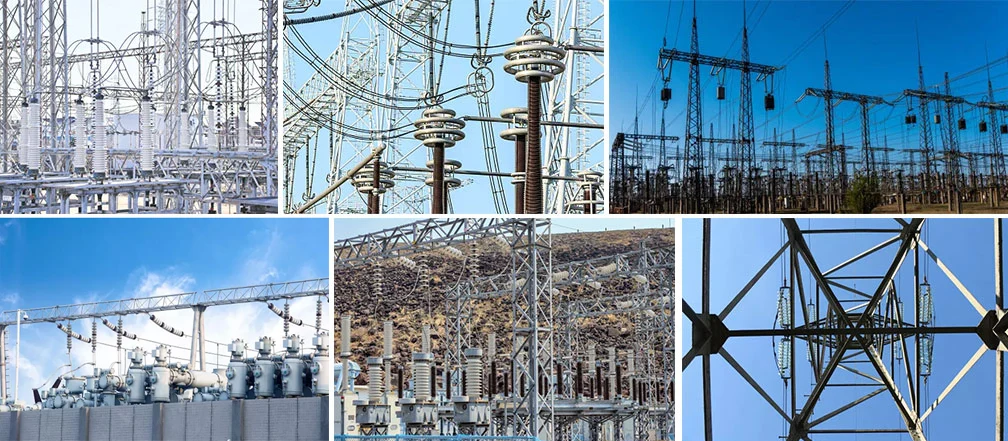

500KV onderstationstructuur elektriciteitstransmissielijn

Mao Tong is een toonaangevende Chinese 500KV-substationstructuur voor elektriciteitstransmissielijnen, fabrikanten, leveranciers en exporteurs. Qingdao Maotong® Electric Power Equipment Co., Ltd. De belangrijkste bedrijfsactiviteiten van het bedrijf: ondersteuning voor zonne-energie, fotovoltaïsche producten, onderstations en waterkrachtcentrales, transmissielijnentoren, stalen toren en stalen pijppaal, ijzeren accessoires (ankerbouten, basisstaal), communicatietoren, spoorlijnapparatuur en stroomcomponenten en andere staalconstructies.
Intelligent onderstation

Intelligent onderstation is de upgrade en ontwikkeling van een digitaal onderstation. Op basis van het digitale onderstation, gecombineerd met de behoeften van een slim netwerk, is de automatiseringstechnologie van het onderstation verrijkt om de intelligente onderstationfunctie te realiseren. Het ontwerp en de bouw van een intelligent onderstation moet worden uitgevoerd tegen de achtergrond van een slim netwerk. Het moet voldoen aan de eisen van de constructie en ontwikkeling van slimme netwerken in ons land, en de kenmerken van slimme netwerkinformatisering, digitalisering, automatisering en interactie in ons land weerspiegelen.

Intelligent onderstation heeft de volgende functionele kenmerken:

1. Sluit het hele netwerk nauw aan.

2. Ondersteuning van een slim elektriciteitsnet.

3. Intelligente onderstations met hoge spanningsniveaus voldoen aan de eisen van het UHV-transmissienet.

4. Intelligent onderstation met midden- en laagspanning maakt toegang tot gedistribueerde stroomvoorziening mogelijk.

5. Visualisatie op afstand.

6, apparatuur en faciliteiten gestandaardiseerd ontwerp, modulaire installatie.

Om het geïntegreerde managementniveau van onderstations en onbeheerde onderstations op het gebied van veiligheidsproductie, antidiefstalbeveiliging, brandbewaking en andere aspecten te versterken, overwegen steeds meer energiebedrijven de constructie van een gecentraliseerd systeem voor beeldbewaking op afstand, dat de netwerkontwikkeling van geïntegreerde energiebewaking bevordert. Met digitale IP-video kan het de relevante gegevens, omgevingsparameters en afbeeldingen van elk onderstation/station monitoren en bewaken, en de situatie van elk onderstation/station direct in realtime begrijpen en beheersen, en op tijd op de situatie reageren, om aan de behoeften van veel regionale onderstations te voldoen.

Een onderstation is eenvoudigweg een plaats waar de spanning en stroom worden getransformeerd. Om de elektrische energie van de elektriciteitscentrale naar de gebruikers op afstand te kunnen overbrengen, moet de elektrische energie worden opgevoerd en teruggevoerd naar het hoogspanningsnet. Vervolgens kan de spanning worden verlaagd afhankelijk van de behoeften van de gebruikers in de buurt. Onderstations zijn een onmisbaar onderdeel van het energiesysteem geworden door het verhogen en verlagen van de spanning en het overbrengen van stroom naar gebruikers.
Tijdens de 100-jarige geschiedenis van de gezamenlijke ontwikkeling van energiecentrales en elektrische energiesystemen hebben er grote veranderingen plaatsgevonden op de bouwplaats, het spanningsniveau en de uitrustingsomstandigheden van onderstations.

Op de bouwplaats van het onderstation verschenen, van alle oorspronkelijke open buitenstations, geleidelijk binnenonderstations en enkele ondergrondse onderstations, het gebied van het onderstation en de oorspronkelijke open buitenonderstations kromp aanzienlijk.

Wat het spanningsniveau betreft, wordt met de ontwikkeling van de energietechnologie een klein aantal 110 kV- en 220 kV-substations gebruikt als hub-substation. De transmissiemodus voor kleine netwerken van het 35 kV-eindstation heeft zich geleidelijk ontwikkeld tot een transmissiemodus voor grote netwerken met UHV-substations van 1000 kV en 500 kV als hub-substations, en 220 kV- en 110 kV-substations als terminalsubstations.

Op het gebied van elektrische apparatuur is de primaire apparatuur van de oorspronkelijke open buitenapparatuur geleidelijk ontwikkeld tot volledig gesloten gascombinatie (GIS) en semi-gesloten gascombinatie (HGIS); Secundaire apparaten zijn ontwikkeld vanaf de vroege transistor- en geïntegreerde circuitbeveiliging tot microcomputerbeveiliging.
Het structuurontwerp en de uitrustingsindeling van een modern onderstation moeten aan de volgende zes vereisten voldoen:

1. Het aangesloten 10kV-station onder in het gebouw hoeft niet in kamers te worden verdeeld. Transformatoren en hoog- en laagspanningsschakelapparatuur kunnen op dezelfde verdieping en in dezelfde ruimte worden opgesteld.

2. De binnenindeling van het onderstation moet compact en redelijk zijn om de bediening, het onderhoud, het testen en de inspectie van het bedienend personeel te vergemakkelijken. De installatiepositie van de schakelkast moet voldoen aan de vereisten van de minimale kanaalbreedte en de nodige aandacht besteden aan de vereisten van ontwikkeling en uitbreiding;

3. De locatie van elke feestzaal in het onderstation moet rationeel worden geregeld. De hoogspanningsverdeelruimte grenst aan de hoogspanningscondensatorkamer en de laagspanningsverdeelruimte grenst aan de transformatorruimte.

4. De faciliteiten van de hoog- en laagspanningsverdeelruimte moeten voldoen aan de eisen van veiligheid en brandpreventie, en brandbare materialen mogen niet worden gebruikt in de stationsdecoratie;

5. De deuren van de hoog- en laagspanningsdistributieruimte, de condensatorruimte en de transformatorruimte moeten naar buiten worden geopend, en de deuren van de aangrenzende twee distributieruimtes moeten in twee richtingen worden geopend;

6. De hoog- en laagspanningsverdeelruimte, de condensatorruimte, de transformatorruimte en de hoofdcontrolekamer moeten zijn uitgerust met voorzieningen om te voorkomen dat regen, sneeuw, slangen, ratten en andere binnendringen via de deur, het raam en de kabelgoot binnendringen.
