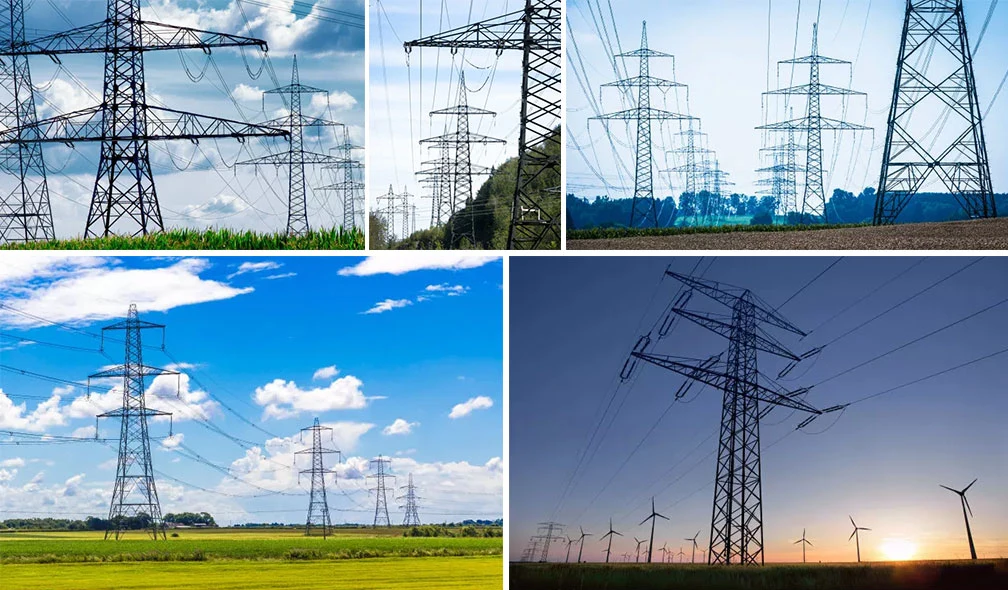

Elektrisch stalen spanningstoren met dubbel circuit

Als professionele fabrikant wil Mao Tong u een Double Circuit Electric Steel Power Tension Tower aanbieden. En wij bieden u de beste after-sales service en tijdige levering.

Spankolomafvoer gebroken voorraad veroorzaakt bewerken

Verbindingen voor elektriciteitsleidingen kunnen op basis van hun eigenschappen worden onderverdeeld in spanverbindingen en niet-spanverbindingen. Trekverbindingen zijn verbindingen die alle spanning van de draad dragen; Niet-trekvaste verbindingen verwijzen naar de verbindingen die bedoeld zijn om stroom aan te sluiten, inclusief T-vormige draadklemmen, draadklemmen voor apparatuur en haakdraadklemmen, enz. Dit type verbindingen stelt lage eisen aan mechanische sterkte, maar zeer strenge eisen aan elektrische eigenschappen. De verbindingsmodus van de spanningsbestendige paaltorendrainage van de 110 kV-lijn onder de jurisdictie van het Hengshui-district maakt hoofdzakelijk gebruik van de gezamenlijke klemverbinding van de geullijn. Met het toenemen van de looptijd van de lijn treedt het fenomeen van de gebroken drainagestreng vele malen op, wat de veilige werking van de lijn ernstig beïnvloedt.

De redenen voor de gebroken streng in de drainage van de spanningsbestendige paaltoren van de 110 kV Hengshui-transmissielijn kunnen vanuit drie aspecten worden geanalyseerd: thermisch effect, contactweerstand en kruip.

(1) Thermisch effect

Veranderingen als gevolg van het verwarmingseffect van de stroom, wanneer de stroombelasting en het koude winter- en zomerklimaat, de temperatuurverandering van de verbinding, het contactoppervlak, degradatie van de verbinding die wordt blootgesteld aan hitte, krimpen bij koude krimp, de weerstand neemt toe, en elke keer dat de temperatuur de circulatieweerstand verhoogt en de hitte van de volgende cyclus verhoogt, vooral wanneer de belasting groter is, kan dit leiden tot oververhitting, afvoer van tapwater en zelfs doorbranden.

(2) Contactweerstand

Het verbindingsprincipe van de afvoerverbinding is het verminderen van de contactweerstand van de verbinding door druk uit te oefenen op het contactoppervlak om het doel van het veilig overbrengen van de gespecificeerde belastingsstroom te bereiken. De verbinding moet daarom eerst overwegen hoe de contactweerstand kan worden verminderd. De toename van de contactweerstand vergroot het verlies aan elektrische energie en zorgt ervoor dat de temperatuur stijgt. Bij hoge temperaturen worden de corrosie en oxidatie verergerd, wat de kwaliteit van de verbinding verder verslechtert en uiteindelijk leidt tot breuk en zelfs verbranding van de draad.

(3) Kruip

Kruip is een permanente vervorming van een metaal die langzaam in de loop van de tijd optreedt onder de gelijktijdige werking van een bepaalde temperatuur, externe kracht en zijn eigen zwaartekracht. De gezamenlijke kruip van draad hangt nauw samen met het thermische effect en de contactweerstand. Tijdens het hardlopen worden de temperatuurveranderingen van de draad en de druk veroorzaakt door de kruip van de draadverbindingshardware, waardoor de contactdruk wordt verlaagd en de contactweerstand toeneemt, wat resulteert in een hogere temperatuur, wat op zijn beurt de kruip verder zal vergroten, de invloed van de grijpkracht van de geleiderdraadclip, de contactweerstand om verder te stijgen, een vicieuze cirkel om de verslechtering van de verbinding te versnellen, wat er uiteindelijk toe leidt dat gebroken draadstukken zelfs doorbranden.
