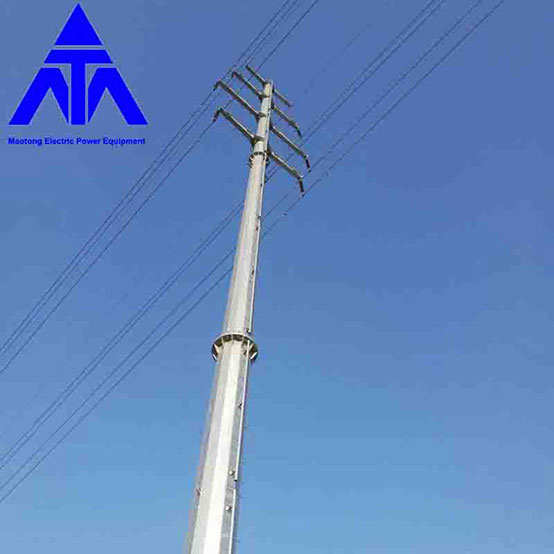

Toren ontwerpis een belangrijk onderdeel van het engineeringontwerp van bovengrondse transmissielijnen, dat rechtstreeks van invloed is op de veilige werking en kosten van transmissielijnen. Volgens statistieken vertegenwoordigen de kosten van palen en torens 37% van de bouwkosten van hoogspanningslijnen. In het hoogspanningslijnproject bereikt het aandeel van de rechte paal en toren in het totale aantal palen en torens over het algemeen 80%, wat een grote impact heeft op de projectkosten, en hoe langer de lijn, hoe duidelijker de impact. Daarom moet het ontwerp volgens de bepalingen van ontwerptechnologie voor stalen buispalen van bovengrondse transmissielijnen zo technologisch geavanceerd en economisch redelijk mogelijk zijn, uitgaande van het waarborgen van kwaliteit, veiligheid en toepasbaarheid.

De belangrijkste factoren die van invloed zijn op de economische indicatoren van de toren zijn meteorologische omstandigheden, bedrijfsomstandigheden, maximale nominale hoogte en torentype.
2. Selectie van meteorologische omstandigheden

De ontwerpmeteorologische omstandigheden van het project zijn typische meteorologische omstandigheden van de provincie Guangdong, namelijk de maximale windsnelheid is 25 m/s, de maximale ijsvorming in het ontwerp is 15 mm, de minimumtemperatuur is - 10 â en de maximumtemperatuur is 40 â .

3 Bepaling van servicecondities van stalen buispaal

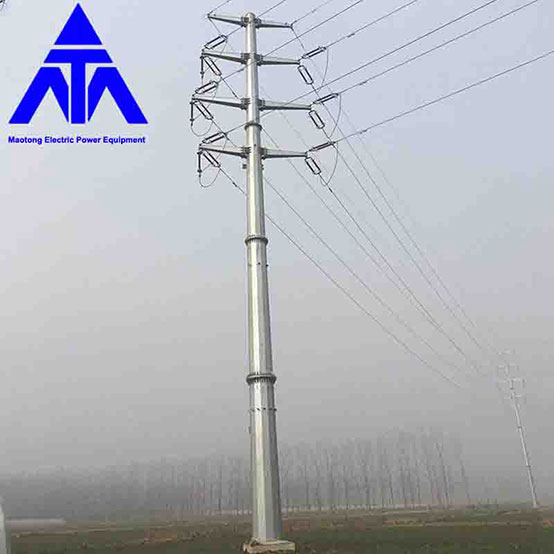

3.1 Bepaling van model en maximale werkspanning van geleider en aarddraad

Volgens de voorlopige ontwerpbeoordeling en goedkeuringsdocumenten van het project is de voor het project geselecteerde geleider LGJX-240/30 aluminium streng met stalen kern (GB1179-83 technische norm), met ontwerpveiligheidsfactor k=5 en maximale werkspanning 52,06N /mm2. Eén bliksemafleider is 5% aluminium zink zeldzame-aarde gelegeerd gecoate staalstreng GJX-50, met veiligheidsfactor k=8 en maximale werkspanning 147N/mm2, en de andere is OPGW composiet optische vezel bliksemafleider.

                            Toevoegen en raadplegen

3.2 Bepaling spanwijdte

Aangezien het project een stedelijke lijn met vlak terrein is, zijn de horizontale overspanning en verticale overspanning van verschillende torenlocaties niet verspreid, dus de overspanning die wordt gebruikt bij het ontwerp van stalen buispalen wordt bepaald als: de horizontale overspanning is 180 m, de verticale overspanning is 200m, en de representatieve overspanning is 200m.

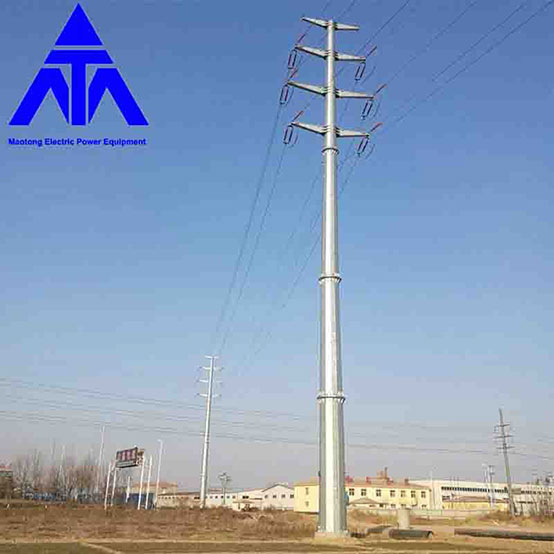

4 Bepaling van maximale gesprekshoogte

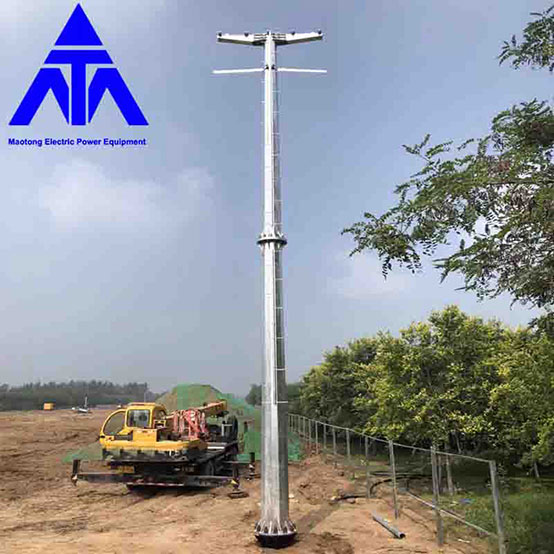

De lijn is opgetrokken langs de bloemengordel van de stedenbouwkundige planning. De bloemenband wordt gebruikt voor het vergroenen van bomen, communicatielijnen en laagspanningslijnen. Tegelijkertijd wordt omwille van de stedelijke schoonheid de maximale nominale hoogte te klein gesteld, wat ongetwijfeld het gebruik van stalen buispalen zal beperken. Als de maximale nominale hoogte echter te hoog wordt ingesteld, zal de materiaalindex van de hele toren dienovereenkomstig toenemen. Door proefberekening wordt de nominale hoogte van de stalen buispaal bepaald als: de nominale hoogte van de spanningshoek is 18 m en de nominale hoogte van het rechte gedeelte is 19-20 m, ervan uitgaande dat de enkele funderingsindex van de toren zal niet significant toenemen.

Bovendien kan, rekening houdend met de werkelijke overspanning, in stedelijke gebieden, onder de voorwaarde van kruising en vlak terrein, de maximale nominale hoogte van 20 m 200 m bereiken, dus het is passend om 20 m te selecteren als de maximale nominale hoogte vanstalen buis paal.
