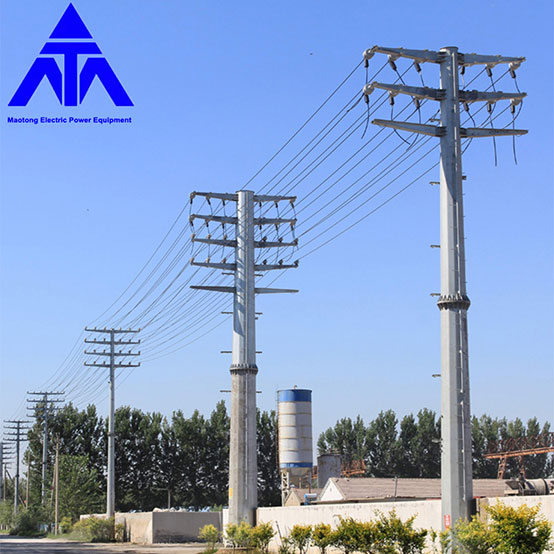

Het merendeel van de stalen buispalen wordt gebruikt op de wegen in steden en buitenwijken. Daarom is het terrein over het algemeen vlak of bevindt het zich in een terrein met relatief zachte golvingen. Een waarde van 0,8 kan, afhankelijk van de situatie, beter voldoen aan de overspanningsplanning.

Opmerking

1: Wanneer u van plan bent de overspanning te berekenen, moet u er goed over nadenken of het een stalen trekbuispaal of een ophangende stalen buispaal betreft.
2: Als het de lengte is van de isolatorstreng van stalen buizen, moeten de ingevoerde gegevens 0 zijn. λ=  0

3: Wees voorzichtig. γ Het is de meteorologische toestand die overeenkomt met de maximale doorzakking. Het is niet noodzakelijkerwijs de specifieke belasting van het eigen gewicht, maar ook het eigen gewicht plus de specifieke belasting van het ijsgewicht.

Horizontale overspanning

De horizontale overspanning (ook wel windoverspanning genoemd) wordt gebruikt om de windbelasting van de toren te berekenen, die over het algemeen 1,1 ~ 1,4 ls bedraagt, en 1,1 voor stalen buispalen.
We weten allemaal dat de kracht van de toren kan worden geanalyseerd via het driedimensionale coördinatensysteem, waarbij de richting langs de lijn longitudinaal (Y-richting) wordt genoemd, de richting loodrecht op de lijn transversaal (X-richting) wordt genoemd, en tenslotte wordt de loodrechte richting de Z-richting genoemd. De horizontale belasting is de krachttoestand van de toren in de X-richting.

Meestal moeten we tijdens het ontwerp de toegestane horizontale overspanning van de toren controleren.

Ontvang nu een offerte

Verticale overspanning

De verticale overspanning (ook wel verticale overspanning genoemd) wordt gebruikt om de verticale belasting van de toren te berekenen, die over het algemeen 1,2 ~ 2,0 Lh bedraagt, en 1,2 voor de stalen buispaal;
In feite wordt er in de technische praktijk ook van uitgegaan dat de horizontale overspanning met 50 ~ 150 meter wordt vergroot ten opzichte van de verticale overspanning, maar deze situatie komt zelden voor en wordt over het algemeen geanalyseerd op basis van de specifieke situatie.

We kunnen de verticale overspanning op deze manier begrijpen: een persoon kan een schouderstok gemakkelijk dragen als het gewicht geschikt is. Als het gewicht de limiet van deze persoon overschrijdt, wordt deze verpletterd.

veiligheidsfactor

Nadat we over de overspanning hebben gesproken, is het volgende dat we moeten zeggen de veiligheidsfactor: de veiligheidsfactor is een belangrijke basis voor het bepalen van de kracht op de toren en het lokaliseren van de doorbuiging.
Dit wordt voornamelijk bepaald door de elektrische specialiteit, afhankelijk van de positioneringssituatie. Om de berekening te vereenvoudigen, is de veiligheidsfactor van de hoekige ijzeren toren of stalen buistorengeleider over het algemeen 2,5; De veiligheidsfactor van een stalen buispaal mag niet minder zijn dan 4; De veiligheidsfactor voor de aarddraad van de 110 kV universele stalen buispaal van State Grid Corporation uit China is 7,0 ~ 8,0.
Ik heb bij het verplaatsproject de waarde 2,5 aangenomen, maar ik zal de situatie tegenkomen dat de geïsoleerde overspanning tijdens het bespanproces niet kan voldoen aan de eisen van de bespandoorbuiging en zelfs de dwarsarm vervormd is.
Ik heb ook veel analyses en onderzoek gedaan. Volgens de analyse zijn de belangrijkste redenen:

De dwarsarm van de stalen buispaal is een vrijdragende structuur en het contactoppervlak tussen de dwarsarm en het paallichaam is relatief klein. Ook al voldoet de theoretische sterkte aan de eisen, het kan zijn dat de stijfheid van de dwarsarm niet aan de eisen voldoet; De specificaties voor de stijfheid van de dwarsarm geven geen duidelijke eisen, die gebaseerd zijn op het feit dat er geen vervorming optreedt in de visuele en zintuiglijke aspecten.
