Power Line Toren Hoek Stalen Buisvormige Rooster Toren

Hoogwaardige Power Line Tower Angle Steel Tubular Lattice Tower wordt aangeboden door de Chinese fabrikanten Mao Tong. Qingdao Maotong® Electric Power Equipment Co., Ltd. De belangrijkste bedrijfsactiviteiten van het bedrijf: ondersteuning voor zonne-energie, fotovoltaïsche producten, onderstations en waterkrachtcentrales, transmissielijnentoren, stalen toren en stalen pijppaal, ijzeren accessoires (ankerbouten, basisstaal), communicatietoren, spoorlijnapparatuur en stroomcomponenten en andere staalconstructies.

Intelligent onderstation

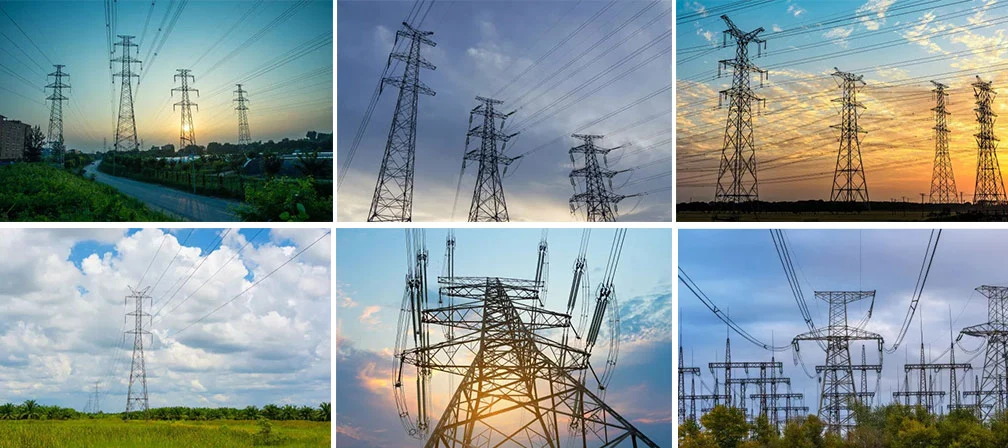

Krachttoren, ook bekend als de transmissielijntoren, is volgens zijn vorm over het algemeen verdeeld in: glastype, kattenkoptype, op het type, droog type en emmertype vijf, volgens het gebruik van punten zijn: spantoren, lineaire toren, hoektoren, transpositietoren (verander draadfasepositietoren), terminaltoren en overspanningstoren, enz., hun structurele kenmerken zijn dat alle soorten torentypes een ruimtespantstructuur zijn, de staaf bestaat voornamelijk uit enkelvoudig hoekstaal of een combinatiehoekstaal, het materiaal is over het algemeen Q235 (A3F) en Q345 (16Mn), en de verbinding tussen de stangen bestaat uit grove bouten. Door een boutafschuifverbinding bestaat de hele toren uit hoekstaal, verbindende stalen plaat en bouten, individuele onderdelen zoals de torenvoet door verschillende stalen platen die in een component zijn gelast, dus thermisch verzinken, transport en constructie-opstelling is uiterst handig. Voor de toren met een hoogte van minder dan 60 meter worden voetspijkers op een van de belangrijkste materialen van de toren geplaatst om het bouwpersoneel te vergemakkelijken de toren te beklimmen.

Torenstructuur:

De hele toren bestaat hoofdzakelijk uit drie delen: de torenkop, het torenlichaam en de torenpoten. Als het een kabel is, vergroot de toren ook het kabelgedeelte. De torenkop van de torenpoot naar de torendwarsdoorsnede verandert dramatisch (onderbroken lijn) vanuit het bovenste deel van de torenkop. Als er geen snelle verandering in doorsnede is, dan is de onderste dwarsarm van de onderste snaar boven de torenkop. Het segment van de mast boven de fundering van de torenpoten wordt de mast genoemd. Het gedeelte tussen de mast en de mast wordt de mast genoemd.

Technische parameters:

1, spanning: 10kv-220kv (aangepaste spanning)
2. Modellen: lineaire toren, hoektoren, eindtoren, zijtoren; Enkele en dubbele lus; Het kan worden bevestigd met een kabelbeugel, een afleiderbeugel en een beugel voor de isolatieplaat.
3, basiswinddruk: w0= 0,35-0,95KN /m2
4, seismische versterkingsintensiteit: 8 graden en minder dan 8 graden gebied
5, draagvermogen van de fundering: 100 en 200 KN/m2 hierboven
6, ijsdikte: ≤10 mm
7, loodrechtheid: ≤1/1000
8. Behandeling: thermisch verzinken
9. Implementatienorm: Nationale norm
