De spanningsniveaus van het voedingssysteem omvatten 220/380V (0,4 kV), 3 kV, 6 kV, 10 kV, 20 kV, 35 kV, 66 kV, 110 kV, 220 kV, 330 kV en 500 kV. Met de verbetering van de motorproductietechnologie zijn 10 kV-motoren in batches geproduceerd, dus 3 kV- en 6 kV-motoren zijn minder gebruikt, en 20 kV- en 66 kV-motoren zijn ook zelden gebruikt. Het voedingssysteem is voornamelijk 10 kV en 35 kV. Het elektriciteitstransmissie- en distributiesysteem bevindt zich voornamelijk boven 110 kV. Er zijn twee soorten generatoren in de elektriciteitscentrale: 6 kV en 10 kV. Nu is 10 kV de hoofdgenerator. Gebruikers zijn allemaal 220/380V (0,4 kV) laagspanningssystemen.

Volgens de ontwerpregels voor stedelijke energienetwerkvoorschriften is het transmissienetwerk 500 kV, 330 kV, 220 kV en 110 kV, het hoogspanningsdistributienetwerk 110 kV en 66 kV, het middenspanningsdistributienetwerk 20 kV, 10 kV en 6 kV, en het laagspanningsdistributienetwerk is 0,4 kV (220 V/380 V).

De energiecentrale zendt 6 kV of 10 kV stroom uit. Naast eigen gebruik (hulpstroom) kan de centrale ook 10 kV spanning sturen naar gebruikers in de buurt van de centrale. Het voedingsbereik van 10 kV is 10 km, 35 kV is 20 ~ 50 km, 66 kV is 30 ~ 100 km, 110 kV is 50 ~ 150 km, 220 kV is 100 ~ 300 km, 330 kV is 200 ~ 600 km , 500 kV is 150 ~ 850 km.

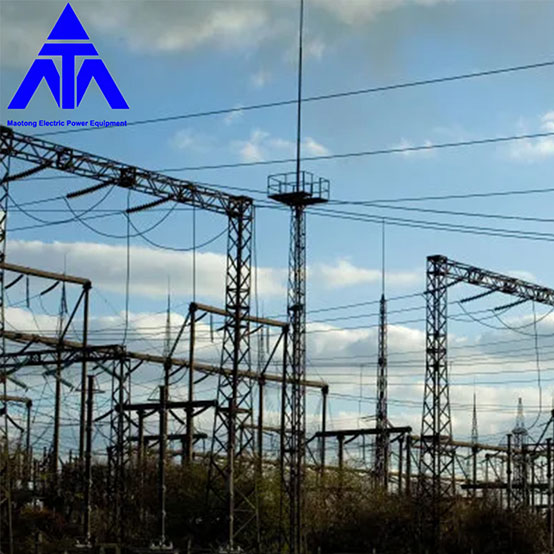

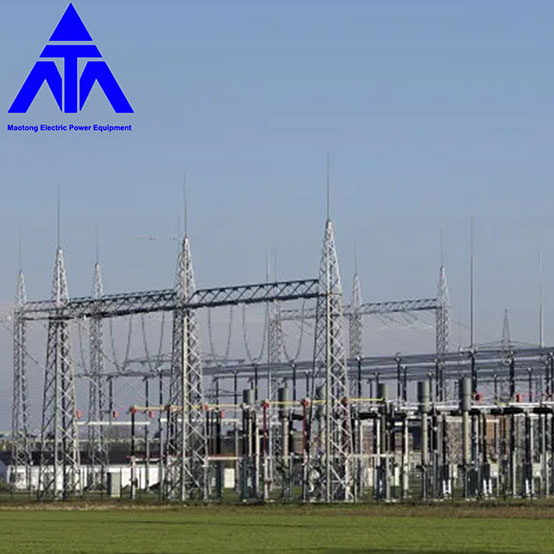

Verschillende spanningsniveaus van het voedingssysteem worden omgezet via stroomtransformatoren. De spanning stijgt bij step-up transformatoren (onderstations zijn step-up stations) en neemt af bij step-down transformatoren (substations zijn step-down stations). Een transformator met twee spoelen met twee spoelen (wikkelingen) wordt geselecteerd wanneer de ene spanning wordt gewijzigd in een andere spanning, en een transformator met drie spoelen met drie spoelen (wikkelingen) wordt geselecteerd wanneer de andere spanning wordt gewijzigd in twee spanningen.

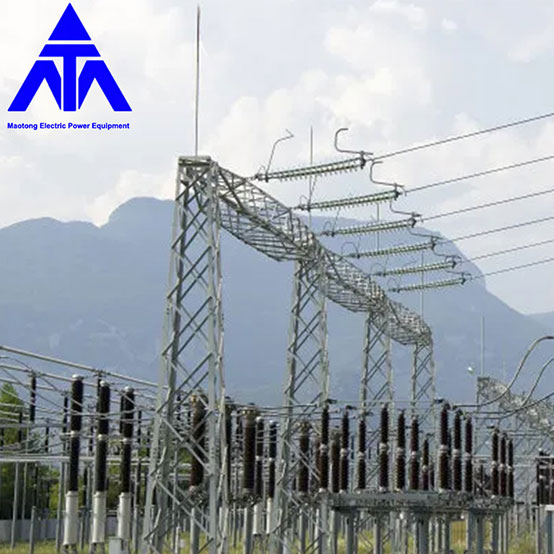

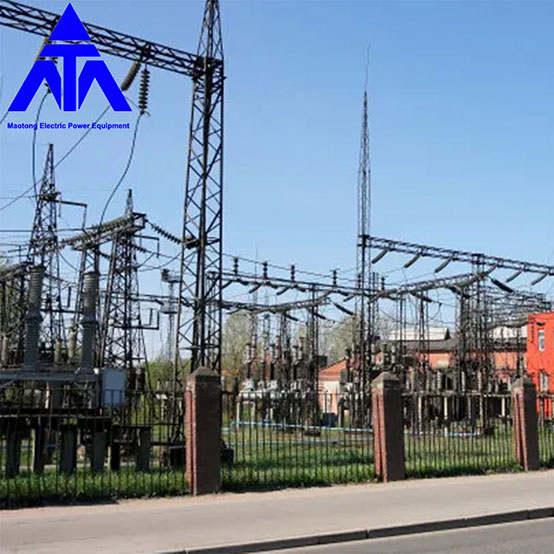

Naast het verhogen en verlagen van de spanning, is het onderstation afhankelijk van zijn grootte ook onderverdeeld in een knooppuntstation, een regionaal station en een eindstation. Het spanningsniveau van het hubstation is doorgaans drie (drie spoeltransformatoren), 550 kV/220 kV/110 kV. Regionale stations hebben doorgaans ook drie spanningsniveaus (driespoeltransformator), 220 kV/110 kV/35 kV of 110 kV/35 kV/10 kV. Eindstations zijn over het algemeen rechtstreeks verbonden met gebruikers en de meeste hebben twee spanningsniveaus (twee transformatorspoelen) van 110 kV/10 kV of 35 kV/10 kV. Het eigen onderstation van de gebruiker heeft doorgaans slechts twee spanningsniveaus (dubbele spoeltransformator): 110 kV/10 kV, 35 kV/0,4 kV en 10 kV/0,4 kV, waarvan 10 kV/0,4 kV het hoogste is.
