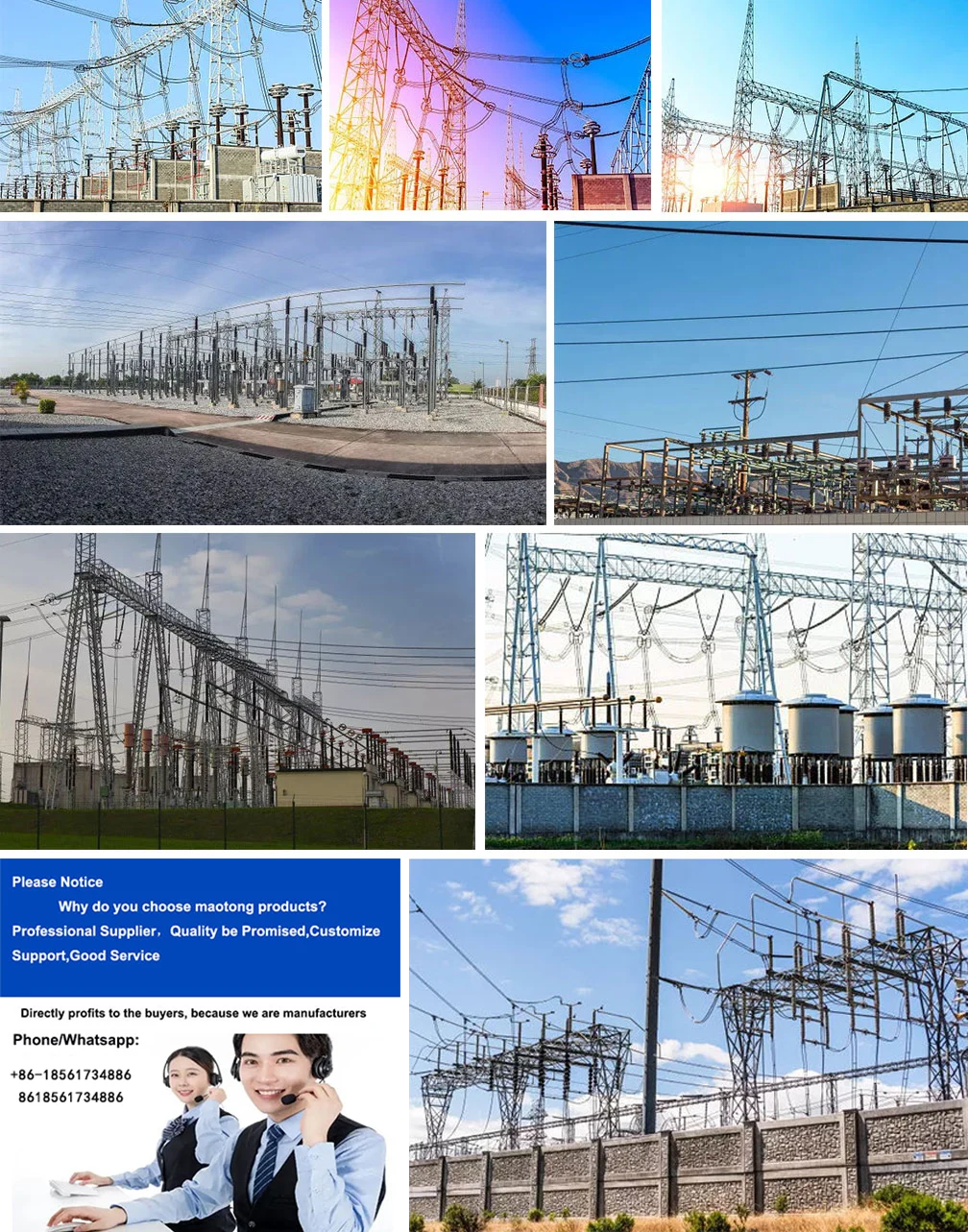

Transformator Elektrische transmissie Onderstationstructuur 220kv

Hoogwaardige transformator elektrische transmissie onderstationstructuur 220kv wordt aangeboden door de Chinese fabrikanten Mao Tong. Koop Transformer Electric Transmission Substation Structure 220kv, die direct van hoge kwaliteit is met een lage prijs. Maotong® professioneel elektrisch transmissie-onderstation. De classificatie en kenmerken van onderstations worden kort beschreven. Als het om elektriciteitsnetten gaat, kunt u niet zonder onderstations. Een onderstation is een voorziening op het kruispunt van lijnen in een elektriciteitsnetwerk voor het wijzigen van spanningen, het uitwisselen van stroom en het verzamelen en distribueren van elektrische energie.


Indien verdeeld volgens de lay-out van het onderstation, kan het onderstation over het algemeen worden onderverdeeld in een buitenstation, een binnenstation en een ondergronds onderstation. Binnenstations zijn onderverdeeld in volledig binnenstations en half-binnenstations volgens de lay-out van de hoofdtransformatoren en de belangrijkste elektrische hoogspanningsapparatuur. Het buitenstation, de hoofdtransformator en de belangrijkste elektrische hoogspanningsapparatuur bevinden zich buiten.

Deze opstelling beslaat een groot gebied en de elektrische apparaten en gebouwen kunnen volledig voldoen aan de vereisten van verschillende soorten afstanden, zoals elektrische veiligheidsafstand, brandafstand, enz., wat handig is voor bediening, onderhoud en revisie. Het is geschikt voor constructie in voorstedelijke of landelijke gebieden.

Het hele binnenstation, de hoofdtransformator en alle elektrische hoog- en laagspanningsapparatuur zijn binnenshuis opgesteld. Dit type onderstation verkleint het totale vloeroppervlak, maar stelt hogere eisen aan de binnenindeling van het gebouw. Het heeft de kenmerken van compact, groot hoogteverschil en verschillende verdiepingshoogtes, waardoor gemakkelijk aan de behoeften van het omringende landschap kan worden voldaan. Geschikt voor dichtbevolkte stedelijke gebieden, of gelegen in kustgebieden, zoutmeren, chemische fabrieken en andere gebieden met een hoge mate van luchtvervuiling.

Halve binnenstations, de hoofdtransformator of de lay-out van de belangrijkste elektrische hoogspanningsapparatuur in de buitenruimte, het binnenstation werden gecombineerd om ruimte te besparen, mooie harmonie met de omgeving, de werkingscondities van de apparatuur en het buitenstation van het transformatortype, de voordelen van relatief lage kosten in de economie zijn relatief ontwikkelde kleine steden, evenals de noodzaak om volledige aandacht te besteden aan het milieu en de coördinatie van de economische en technische index van de regionale constructie.



Ondergrondse onderstations zijn onderverdeeld in volledig ondergrondse onderstations en halfondergrondse onderstations. Het hoofdgebouw van het hele ondergrondse onderstation is ondergronds gebouwd en de hoofdtransformator en andere elektrische hoofdapparatuur zijn in het ondergrondse gebouw geïnstalleerd.

Slechts een klein aantal gebouwen, zoals de ventilatieopeningen en uitrusting van onderstations, de in- en uitgangen voor personeel, zijn op de grond gebouwd, evenals de koelapparatuur en de hoofdcontrolekamer van de grote hoofdtransformator die mogelijk op de grond zijn opgesteld. Halfondergrondse onderstations zijn voornamelijk ondergrondse gebouwen, en de hoofdtransformatoren of andere elektrische hoofdapparatuur zijn gedeeltelijk in de ondergrondse gebouwen geïnstalleerd. Ondergronds onderstation is geschikt om te worden gebouwd in dichtbebouwde en dichtbevolkte gebieden.

Afhankelijk van de status en functie van het onderstation in het energiesysteem, kan het onderstation in het algemeen worden onderverdeeld in een hubonderstation, een regionaal belangrijk onderstation en een algemeen onderstation.

Het hub-substation bevindt zich op het draaipunt van het energiesysteem. De spanning van de hoogspanningszijde is doorgaans 500 (750) kV, en de spanning van de midden- en laagspanningszijde is doorgaans 220 kV (330 kV) en 35 kV. De hoogspanningszijde van het hubstation is aangesloten op het regionale elektriciteitsnet en aangesloten op meerdere grote energiebronnen, en aan de hoogspanningszijde vindt een grote hoeveelheid stroomtransmissie plaats.

Het onderstation is uitgerust met verschillende vermogenstraptransformatoren met grote capaciteit, die stroom downloaden van het regionale elektriciteitsnet en stroom leveren aan belangrijke onderstations in de regio. De belastingzijde van dit soort onderstations is vaak het hoofdstroompunt van het regionale elektriciteitsnet. Na de stroomstoring van het hele station zal het systeem stabiele schade veroorzaken, de ineenstorting van het elektriciteitsnet, resulterend in een groot gebied van stroomuitval.

Regionaal belangrijke onderstations bevinden zich op het scharnierpunt van het regionale netwerk. De spanning van de hoogspanningszijde is doorgaans 220 (330) kV, en de spanning van de midden- en laagspanningszijde is doorgaans 110 kV en 35 kV of 10 kV. Dit type onderstation haalt voornamelijk stroom uit het regionale elektriciteitsnet en levert stroom aan het regionale distributienetwerk of rechtstreeks aan de gebruikers. Na een stroomstoring in het hele station kan dit de ineenstorting van het regionale elektriciteitsnet veroorzaken en de stroomvoorziening van de hele regio beïnvloeden.

Dit type onderstation stelt verschillende eisen aan de elektrische hoofdbedrading vanwege de verschillende elektriciteitsnetstructuren in verschillende regio’s. Wanneer bijvoorbeeld de structuur van het regionale elektriciteitsnet sterk is en de N-1 (of N-2) configuratie wordt gerealiseerd, wordt de vereiste voor de betrouwbaarheid van de elektrische hoofdbedrading van het onderstation relatief verminderd.

Aan het einde van een districtsnetwerk bevindt zich een algemeen onderstation, ook wel een terminalstation genoemd. De spanning aan de hoogspanningszijde is meestal 110 kV, maar ook 220 kV, en de spanning aan de midden- en laagspanningszijde is over het algemeen 35 kV en 10 kV. Er zijn ook hoogspanningszijden van 110 kV of 220 kV rechtstreeks tot 35 kV of 10 kV. De step-down voeding wordt gebruikt door klanten of bedrijven in de buurt. Na de stroomstoring van het hele station worden alleen de nabijgelegen gebruikers en bedrijven getroffen en is de impactgrootte klein.
