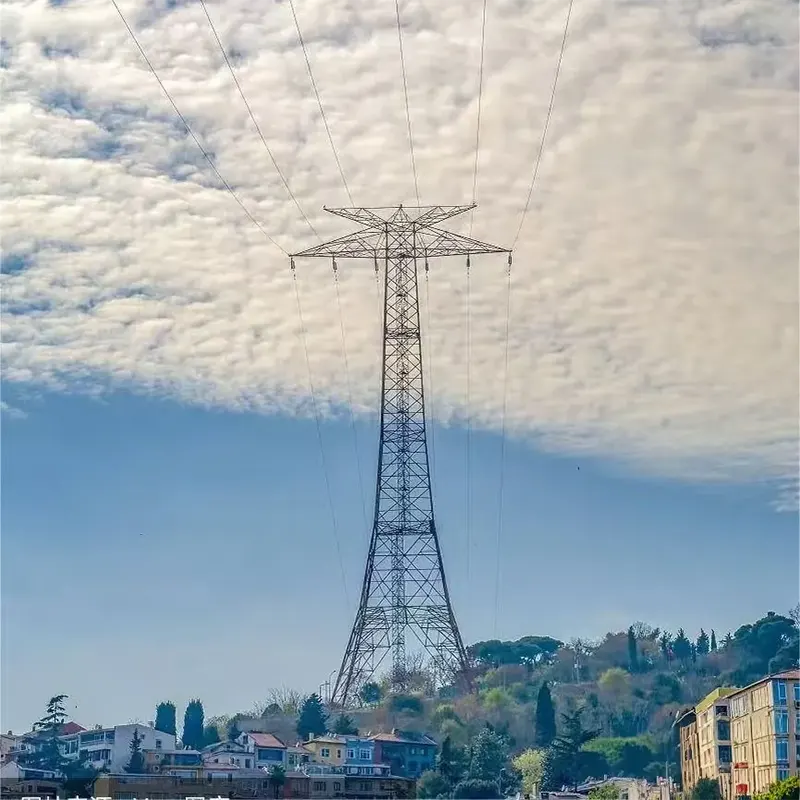

Weerbestendige gegalvaniseerde stalen hoektoren

De weerbestendige gegalvaniseerde stalen hoektoren is een conventionele stalen hoektoren – het klassieke werkpaard van transmissielijnen wereldwijd – met één upgrade die alles verandert: volledige thermisch verzinken. Elk onderdeel, elke bout en elke fitting is bedekt met metallisch zink, waardoor een barrière ontstaat die roest tegenhoudt voordat deze begint.

Staal wil corroderen. In vochtige kustlucht, in industriële atmosferen met zwavelverbindingen, in de tropen verliest onbeschermd staal 0,1-1 mm dikte per jaar. Een toren die 50 jaar mee zou moeten gaan, kan zonder bescherming binnen 10 tot 15 jaar ernstig sectieverlies vertonen. Galvaniseren draait die wiskunde om: de zinklaag corrodeert bij voorkeur (opofferingsbescherming), en waar deze erodeert, vormt deze een beschermende zinkoxidepatina die verdere aanval vertraagt. De toren draagt ​​effectief een halve eeuw lang 'pantser'.

Structuur en materialen van weerbestendige gegalvaniseerde stalen hoektoren

De toren maakt gebruik van dezelfde beproefde roostergeometrie als standaard stalen hoektorens: vier hoofdpoten van hoekstaal, dwars geschoord in X- of K-patronen, met kruisarmen voor ondersteuning van de geleider. Wat het "weerbestendig" maakt, zijn de materiaalspecificatie en het coatingsysteem:

Pootstaal: Q355 / Q420 hoge sterkte laaggelegeerde hoek, gekozen vanwege corrosiemarge

Verzinken: thermisch verzinken volgens ISO 1461 / GB/T 2694, minimaal 85 µm (110–120 µm voor kustgebieden)

Coating randkasten: randen en boutgaten krijgen dezelfde zinkdekking als vlakke oppervlakken

Hardware: alle bouten, moeren en ringen zijn gegalvaniseerd volgens dezelfde standaard

Reparatiecoating: tweecomponenten zinkrijke verf inbegrepen voor het bijwerken van de locatie na montage

Optioneel: poten van verweringsstaal (Corten) voor maximale zuinigheid op lange termijn in zware zones

Thermisch verzinken beschermt op twee manieren. Ten eerste sluit het het staal af van zuurstof en vocht. Ten tweede – en dit is het slimme deel – als de coating tot op het blanke staal wordt gekrast, corrodeert het omliggende zink in plaats van het staal, waarbij het zichzelf ‘opoffert’ om de kras te beschermen. Geen enkel ander coatingsysteem biedt deze zelfherstellende bescherming tegen deze prijs.

Belangrijkste kenmerken en voordelen

Levensduur van meer dan 50 jaar, gedocumenteerd

Volgens ISO 9223-classificaties voor atmosferische corrosiviteit gaat een gegalvaniseerde coating van 85 µm 50+ jaar mee in C2-C3-omgevingen (landelijk/voorstedelijk) en 25-40 jaar in C4-omgevingen (industrieel/kust). Bij elke offerte geven wij berekeningen over de corrosielevensduur. Voordat u tot aankoop overgaat, ziet u schriftelijk het verwachte onderhoudsinterval.

Opofferende bescherming die zichzelf geneest

Gekraste coating geneest zichzelf door middel van kathodische bescherming: het zink rond de kras corrodeert bij voorkeur en bedekt het blootgestelde staal opnieuw met zinkzouten. Transportschade, krassen bij het hanteren op locatie en sporen van vastdraaien van bouten vormen geen roestaanzetpunten.

Laagste levensduurkosten van eigendom

Vergelijk de alternatieven: het schilderwerk moet elke 8 tot 12 jaar opnieuw worden gecoat, waarbij telkens voorbereiding van het oppervlak en stilstand van de toren nodig zijn. Verzinken is een eenmalige behandeling. Over 50 jaar kost galvaniseren doorgaans 50-70% minder dan een verfonderhoudsprogramma – en dan zijn de kosten van lijnuitval nog niet meegerekend.

Geschikt voor kust- en industriële zones

Voor locaties binnen 3 km van de zee of in de buurt van industriële emissies specificeren we dikkere coatings van 110–120 µm plus corrosietoeslagen in de afmetingen van de onderdelen. We hebben weerbestendige, gegalvaniseerde stalen hoektorens verzonden naar eilandstaten, tropische havens en industriële locaties in de woestijn. De coatingspecificaties zijn afgestemd op uw werkelijke omgeving.

Bewezen roostersterkte, geen compromissen

U verliest niets van de structurele voordelen van stalen hoektorens: hoge sterkte-gewichtsverhouding, eenvoudige montage met standaardpersoneel, eenvoudige inspectie en lage windbelasting. De weerbestendigheid is een upgrade, geen afweging.

Toepassingen van weerbestendige gegalvaniseerde stalen hoektoren

Als weerbestendige fabrikant en leverancier van gegalvaniseerde stalen hoektorens levert Maotong deze torens in bulk tegen fabrieksdirecte prijzen voor:

Transmissielijnen in kustprovincies, eilanden en aan de kust aangrenzende regio's

Industriële corridors met agressieve atmosferische corrosiviteit

Tropische en subtropische netwerken met hoge luchtvochtigheid

Nutsdistributie- en subtransmissielijnen die een onderhoudsarm ontwerp vereisen

Strategische corridors voor de lange termijn waar lijnuitval voor onderhoud onaanvaardbaar is

Hernieuwbare energieprojecten in barre klimaten

Productieproces

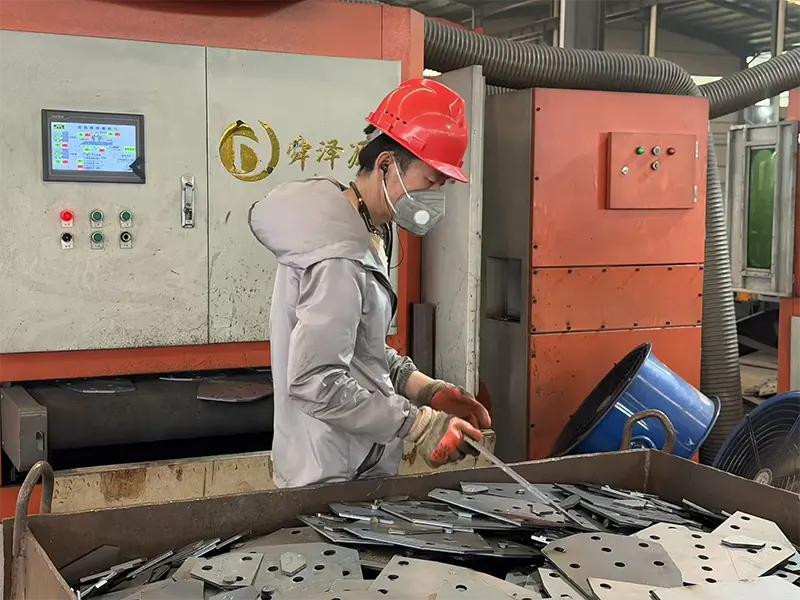

De fabricage volgt de klassieke route van stalen torens met een hoek: CNC-snijden, nauwkeurig perforeren, taggen van leden en volledige proefmontage van elk torentype vóór het verzinken. De galvanisatiestap is waar dit product zich onderscheidt.

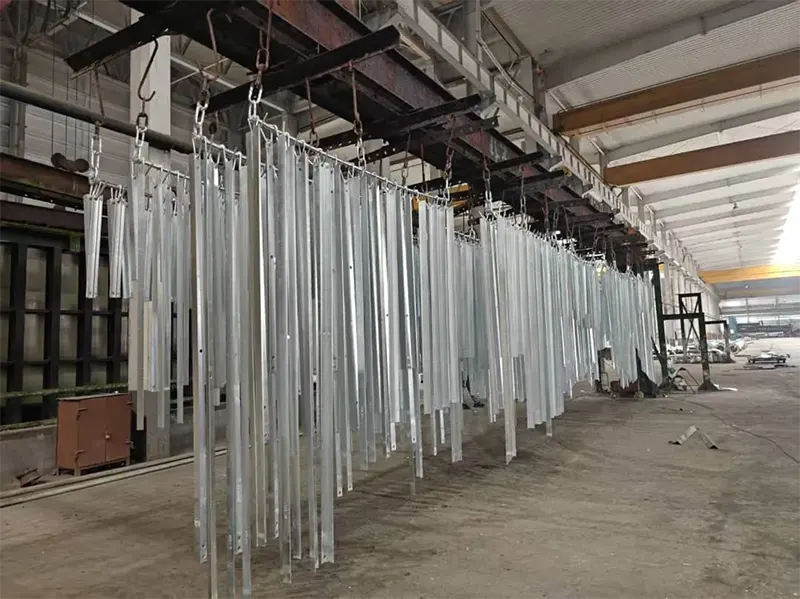

Onze galvaniseerlijn verwerkt de leden in vijf fasen: bijtend ontvetten om oliën te verwijderen; zoutzuur beitsen tot walshuid; vloeien om het staaloppervlak voor te bereiden; onderdompeling in gesmolten zink bij 445–455°C; en afschrikken/passiveren. Het resultaat is een metallurgisch gebonden laag van zink-ijzerlegering – geen verffilm – die niet kan loslaten of blaren kan veroorzaken.

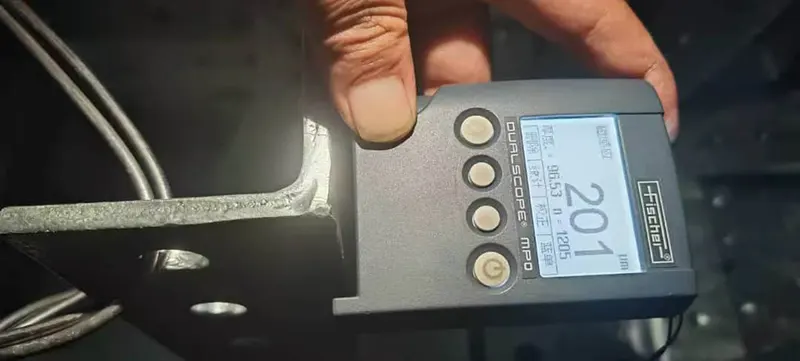

Kwaliteitscontrole op de coatinglijn: de zinkdikte wordt gemeten met magnetische meters op meerdere punten per onderdeel, de hechting van de coating wordt gecontroleerd door middel van een hamertest en eventuele kale plekken worden gerepareerd met zinkrijke verf volgens ISO 1461. Testrapporten begeleiden elke zending.

Productspecificaties

Waarom voor ons kiezen?

Maotong opereert onder de National Industrial Product Production License voor 220 kV-zendmasten, plus kwaliteitscertificaten voor 220 kV- en 500 kV-torens voor stalen buizen. Gegalvaniseerde hoektorens zijn weerbestendige gegalvaniseerde stalen hoektorens, geen nevenactiviteiten.

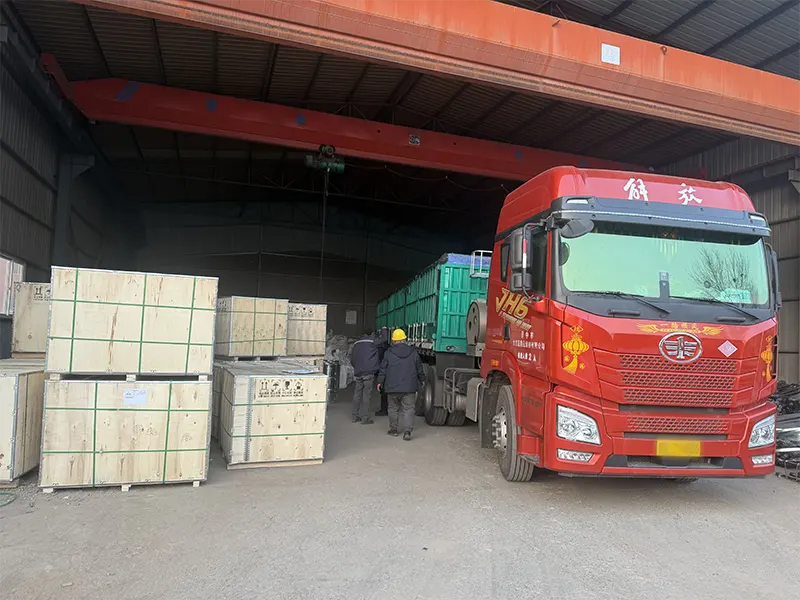

Gegalvaniseerde elementen worden per montagepositie gebundeld, gescheiden met houten afstandhouders om de zinklaag te beschermen, en van banden voorzien voor zeevracht. Bij elke verzending zijn retoucheerverf en galvaniserend reparatiemiddel inbegrepen. Container- of breakbulk laden in de haven van Qingdao.

Veelgestelde vragen

Vraag: Hoe lang duurt verzinken eigenlijk?

A: Volgens ISO 9223 geeft een coating van 85 µm een ​​levensduur van meer dan 50 jaar in C2-C3-omgevingen, en 25-40 jaar in C4. In zware C5-zones (industrieel/maritiem) adviseren wij 110–120 µm plus corrosietoeslag in de afmetingen van de elementen. Wij documenteren de verwachte levensduur in uw offerte.

Vraag: Wat moet ik doen als de coating beschadigd raakt tijdens transport of montage?

A: Kleine krasjes zijn zelfherstellend door opofferende zinkwerking. Voor diepere schade voegen we bij elke verzending zinkrijke reparatieverf toe en geven we retoucheerinstructies. Op locatie is het een klus van twee uur.

Vraag: Hoe verhoudt galvaniseren zich qua kosten tot schilderen?

A: Galvaniseren kost vooraf meer, maar schilderen vereist elke 8 tot 12 jaar een nieuwe coating, inclusief voorbereiding van het oppervlak en toegang tot de toren. Over een levensduur van 50 jaar is galvaniseren doorgaans 50-70% goedkoper in totale kosten.

Vraag: Kunnen jullie masten leveren voor een specifieke spanningsklasse?

A: Ja, van 66 kV tot 500 kV. We beschikken over productielicenties voor 220 kV en kwaliteitscertificaten tot de klasse 500 kV. Geef uw spanning, torentype en laadgegevens op, en wij zullen voor u engineeren en een prijsopgave maken.

Vraag: Wat is uw betalingstermijn en doorlooptijd?

A: 30% T/T-aanbetaling, saldo vóór verzending (T/T of L/C op zicht). Levering ongeveer 20 werkdagen voor 30 sets na bevestiging van de aanbetaling. EXW, FOB, CFR, CIF Qingdao allemaal beschikbaar.
